众所周知，最近国内芯片行业受到了美国制裁，许多大公司都遭受了打击。
国家为鼓励芯片行业动起来，也纷纷出台很多优惠政策，一致对抗外来压力。
而我们作为集成电路布图、芯片半导体这一行的小兵，经常申请集成电路布图设计专有权乃是家常便饭的事，刚好趁这次机会想把整个申请流程梳理出来，希望在这个艰难的时刻为大家贡献一份力量。
这份文档可以说是很全面，很细致了，能快速教你学会申请。有需要，你可以收藏一下！
申请方式分为两种，一种是电子申请，另一种是纸质申请，具体因人而异
首先，我们先来说说纸质申请流程，这就非常简单了！
你只需要将以下文件寄到国家知识产权局就可以了（详细地址：北京市海淀区西土城路6号 国家知识产权局专利局受理处 邮编：100088）
1、必须提交的文件：
① 集成电路布图设计专有权登记申请表1份（相关表格可登录国家知识产权局网站下载）。
② 图样1份。
③ 图样的目录1份。
2、可能需要提交的文件：
① 布图设计在申请日之前已投入商业利用的，申请登记时应当提交4件样品。
② 申请人委托代理机构的，还应提交集成电路布图设计专有权登记代理委托书。
3、此外，申请人还可以提交：
① 包含该布图设计图样电子件的光盘。
② 布图设计的简要说明。
因国家知识产权局每天会收到各种快递，一定要在信封上注明"集成电路布图设计"

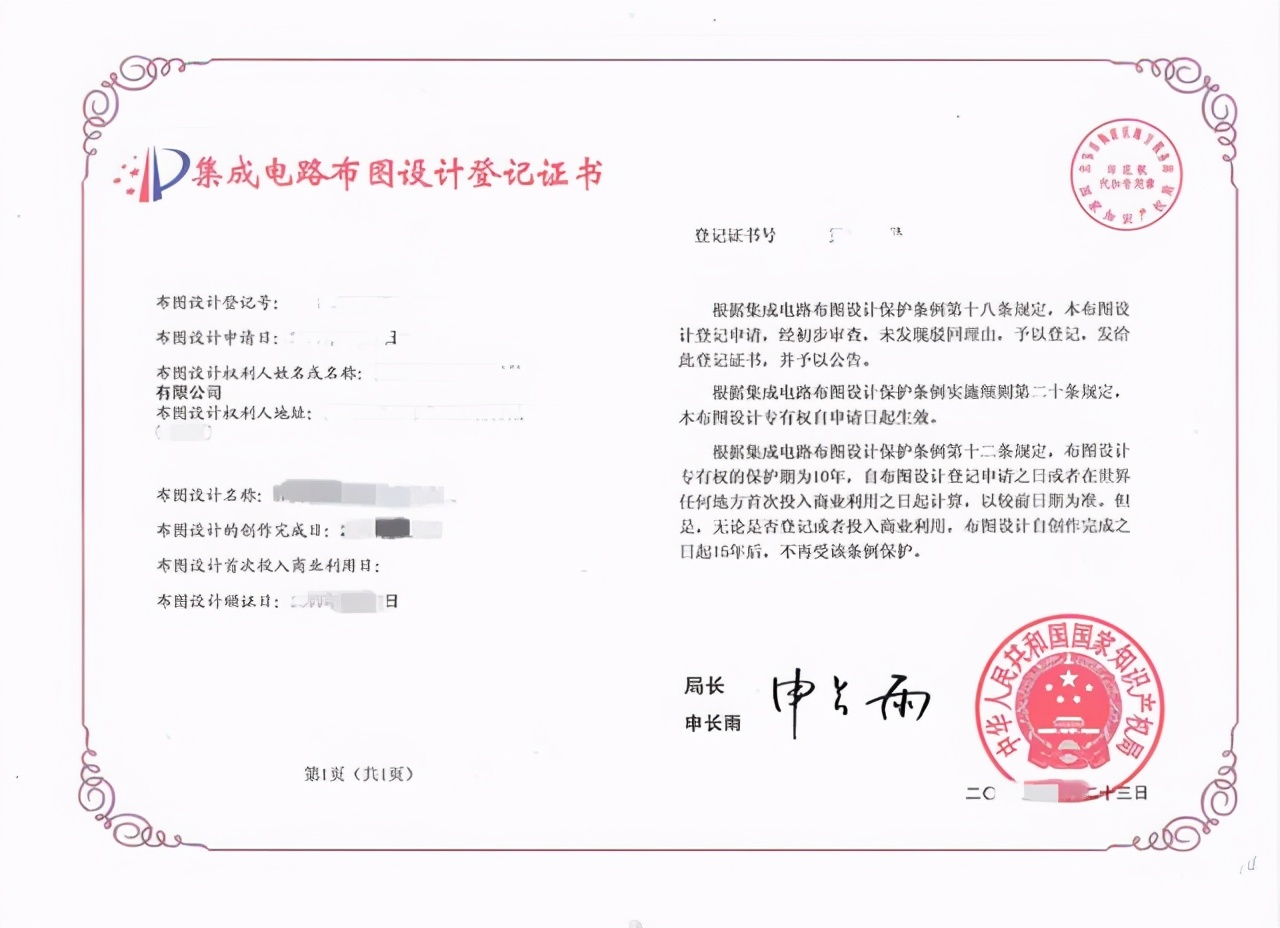

之后就等审查没问题会发出受理通知书和缴费通知书，缴费完成后就等着下证书了！

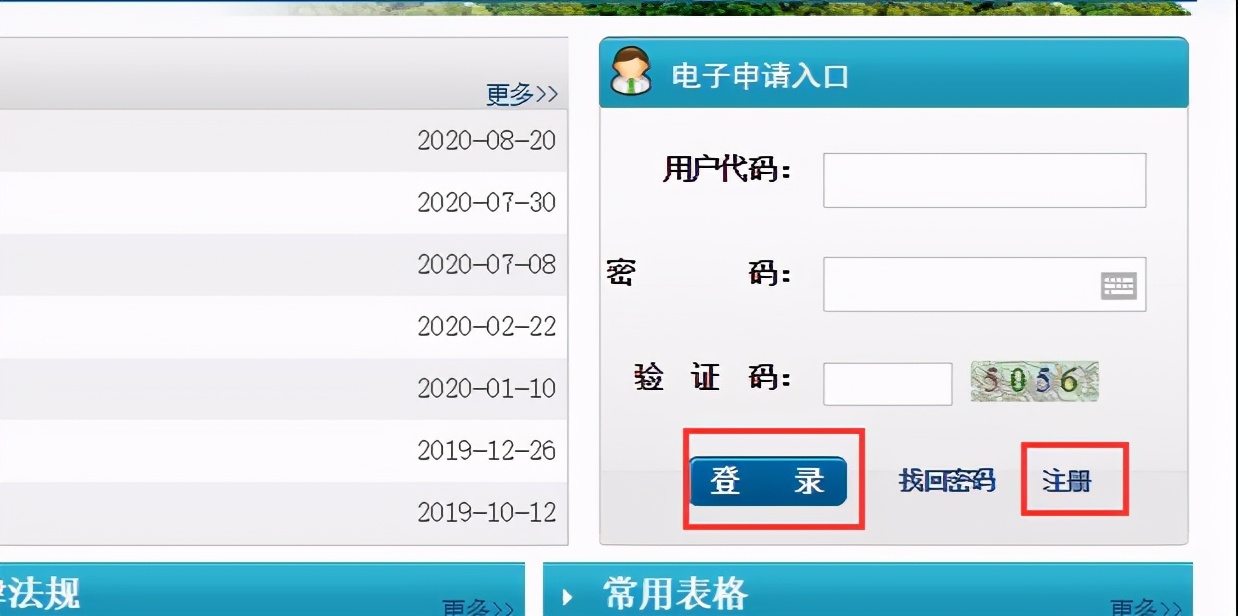

1、 首先我们要先成为集成电路电子申请用户，用IE浏览器进入集成电路布图设计电子申请平台，注册用户并登录。

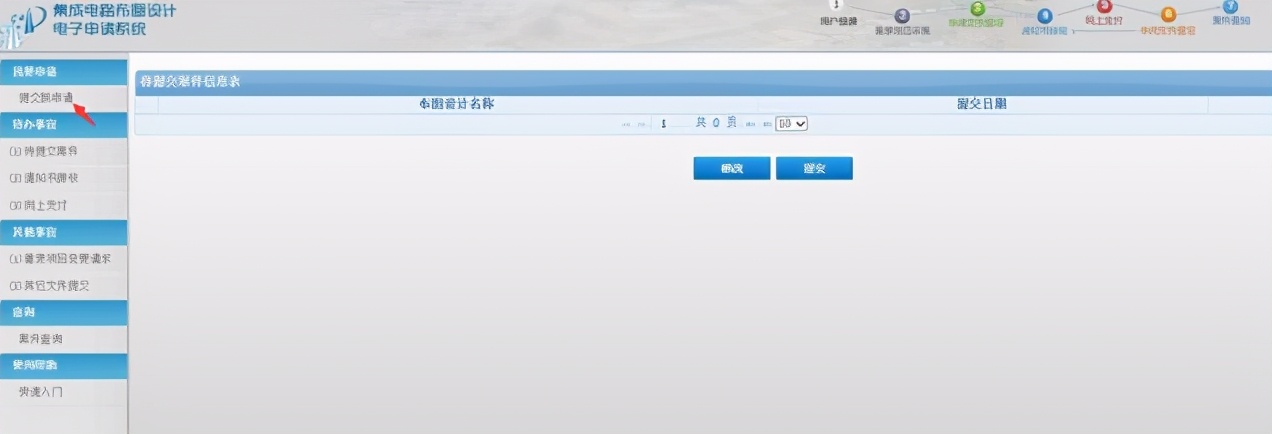

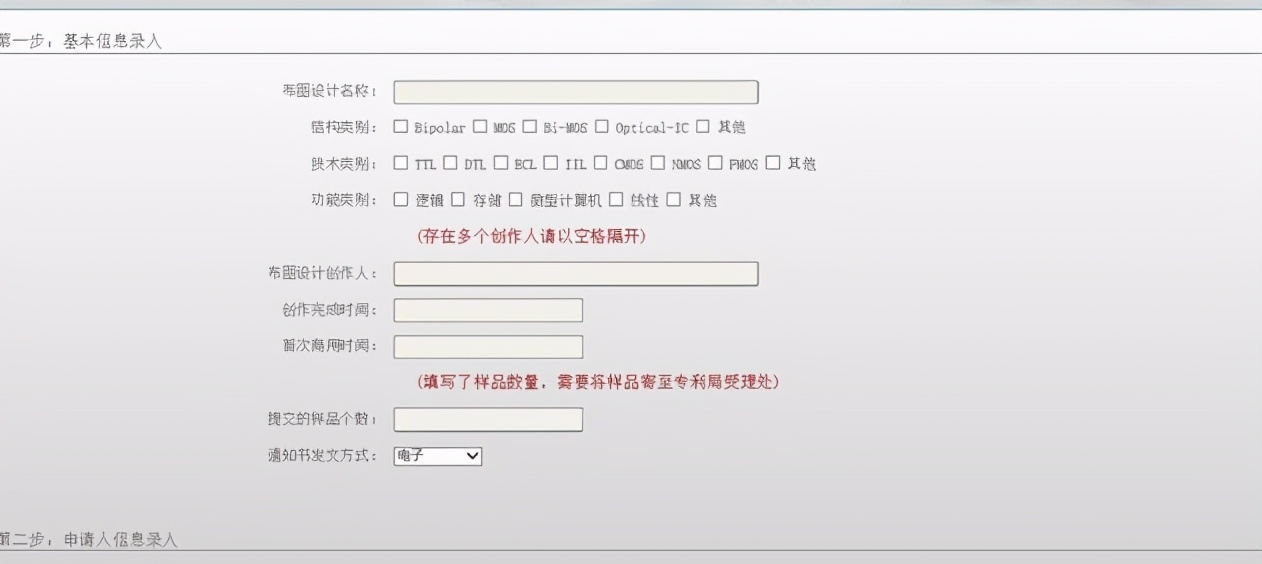

2、 进入新申请、在线按照提示录入信息

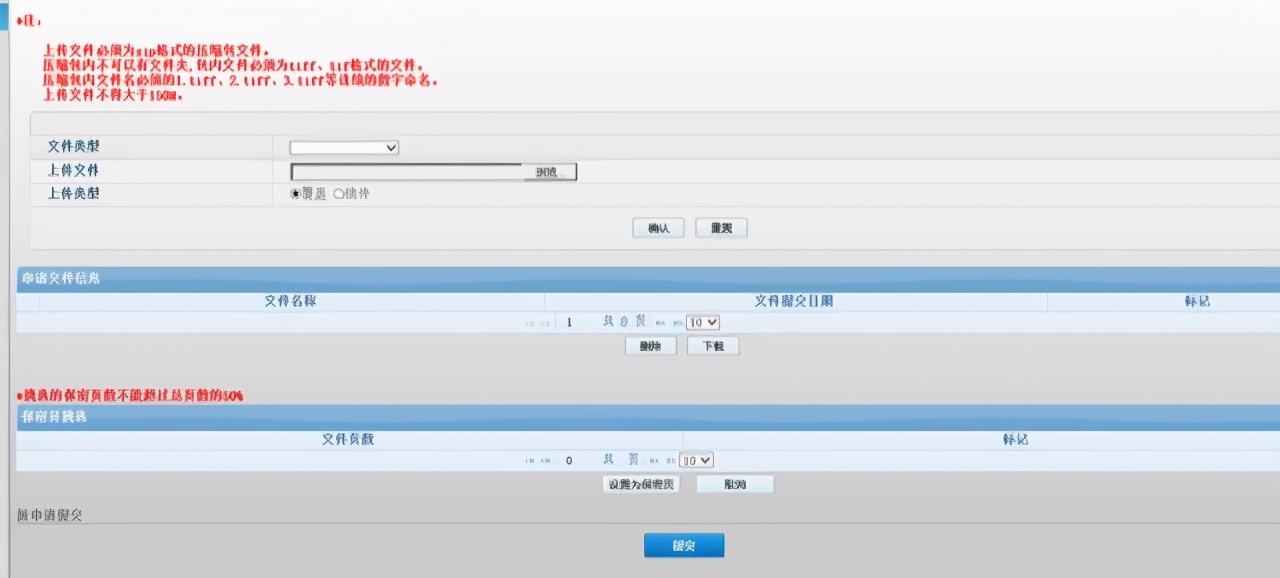

3、 上传文件并提交
4、 接着就是等通知书接收，根据通知缴费，或者根据通知书补充其它事宜
电子申请这就完了，一般等通知书下来没问最后就是下证书的环节了，需要注意的是：如果已经有了样品是需要邮寄到国家知识产权局的。
自提交文件后大约一个半月就能收到受理通知书，缴费成功后大约一个半月收到登记证书，整个周期约为三个月。其中登记费为1000元，印花税为5元。
希望这篇文章能给大家带来帮助，最后也希望中国的芯片行业日渐壮大！
你如果也需要"集成电路布图设计"的官方申报模板，请下方评论区留言或私信我。如果你觉得此篇文章对你有所帮助，请点赞、收藏或转发给你身边需要的朋友！
